انواع هود شیمی بر اساس تغییر سرعت جریان هوای ورودی

هودهای شیمی بر اساس تکنولوژی تغییر سرعت هوای ورودی هود به 3 دسته اصلی طبقه بندی می شوند:

هود شیمی

هود شیمی استاندارد (CAV) هود شیمی با جریان ثابت هوای ورودی

هود شیمی با تکنولوژی جریان ثابت هوای ورودی طراحی قدیمی از هود شیمی است که برای محافظت عمومی از کاربر استفاده می شود. از آنجا که مقدار هوای خروجی ثابت است، سرعت خروج هوا در هود CAV با اندازه ارتفاع در محافظ هود،  نسبت غیر خطی معکوس دارد.

مزایا

طراحی ساده  و نصب آسان

معایب

در دراز مدت ، عموما هزینه عملیاتی هود CAV بالاتر از هود VAV است زیرا بدون در نظر گرفتن موقعیت در محافظ هود ، حجم یکسانی از هوا را تخلیه می کند.

هود شیمی (RAV) هود شیمی با جریان کاهش یافته هوای ورودی

در برخی آزمایشگاه ها که فعالیتهای خاصی بطور ثابت انجام می شود، برای برطرف نمودن محدودیت های هود CAV معمولی، هودهای شیمی RAV میتواند گزینه مناسبی باشد.

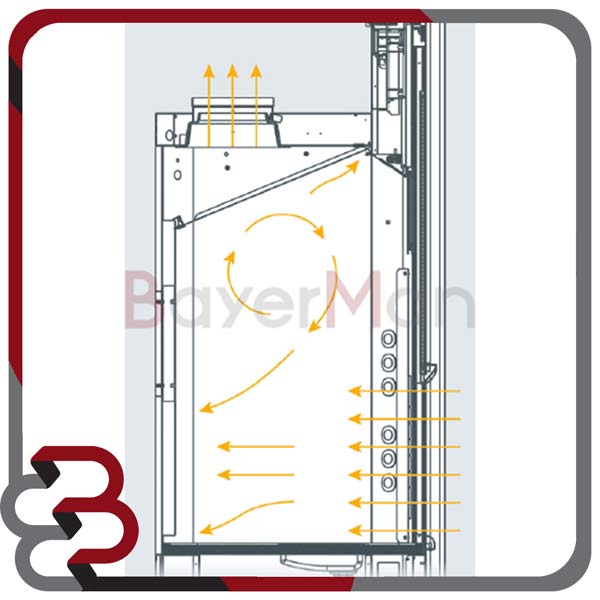

در این سیستم، علاوه بر ایرفول (Airfoil)، یک دریچه بای پس در قسمت بالای در محافظ قرار داده می شود که باعث تغییر مسیر جریان هوا وقتی در محافظ بسته است، می شود. این دریچه بای پس با ثابت نگه داشتن جریان هوا زمانی که در محافظ باز و بسته می شود، باعث کاهش اثرات نامطلوب سرعت بالای جریان هوا و صرفه جویی در مصرف انرژی می شود.

هود شیمی با جریان کاهش یافته
هود شیمی با جریان متغیر هوای ورودی

هود شیمی Flow Safe (VAV) هود شیمی با جریان متغیر هوای ورودی

هودهای شیمی VAV یا هود با جریان هوای ورودی تعمیرفن کویل متغیر هودهایی هستند که بدون تاثیرپذیری از موقعیت در محافظ هود با سرعتی ثابت هوای ورودی را خارج می سازد. در این هودها سیستم، بطور مداوم میزان هوای خارج شده را اندازه گیری و تنظیم می کند تا سرعت متوسط لازم برای خروج هوا را ثابت نگه دارد.

مزایا

  • افزایش ایمنی به دلیل داشتن سرعت جریان هوای ثابت ورودی (که می تواند در محدوده ایمن تنظیم شود).
  • صرفه جویی در مصرف انرژی برای آزمایشگاه که به دلیل کاهش مقدار هوای تهویه شده حاصل می شود.

معایب

  • هزینه اولیه بالاتر است (اما در دراز مدت با ذخیره انرژی آن را جبران می کند).
  • استفاده از مواد خورنده شیمیایی و دوقطبی تاثیر مخرب بر روی سنسور دستگاه VAV دارد و نصب آن در چنین مواردی توصیه نمی شود.

V=Q/S

میزان کارآیی فیوم هود رابطه مستقیم با سرعت جریان هوای ورودی از در محافظ جلوی هود دارد که با متر/ثانیه تعریف می شود.

جریان هوای ورودی فیوم هود مسوول دور نگهداشتن مواد مضر از کاربر جلوی هود می باشد. همچنین باعث جلوگیری از نشت و حفظ قدرت و کارآیی فیوم هود می گردد.

در بیشتر مواقع سرعت جریان هوای اندازه گیری شده در محل ورودی فیوم هود به عنوان معیاری برای تعیین قدرت و کارآیی آن در نظر گرفته می شود و میانگین آن نباید خارج از محدوده نصب کولرگازی 0.40-0.85 متر بر ثانیه بسته به میزان خطر و سمیت مواد زیر هود باشد.

سرعت (V) مایع عبوری از داخل لوله با حجم مایع (Q) به m3/s و اندازه سطحی که مایع از آن عبور می کند(S)  به m2 تعمیر کولرگازی تعیین می گردد.
